Кабельная сборка 5D-FB N-male - N-female, 1 метр удлинитель N мама - папа 50 Ом для интернет антенн и репитеров, черный 103761599756

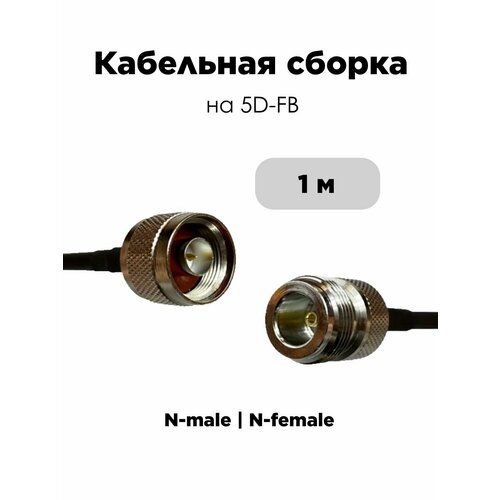

Кабельная сборка 5D-FB N-male - N-female

Коаксиальный кабель 5D-FB PVC/CCA предназначен для подключения оборудования для систем усиления сигнала сотовой связи и WiFi.

Коннекторы N-male снабжены резьбой для надежного соединения с ответными разъемами других устройств. К такому штекеру можно подключить практически любое устройство связи: стационарный GSM-телефон, роутер, маршрутизатор, мобильный модем, антенну, репитер или магистральный усилитель сигнала.

Кабель с таким сочетанием разъемов может применяться для наращивания кабельных трасс без пайки, то есть в качестве удлинителя. Применение надежной марки 5D-FB гарантирует низкие потери при передаче ВЧ-сигнала в частотных диапазонах мобильной связи GSM, 3G и LTE.

ВЧ-удлинитель с разъемами N-серии

На кабельной сборке смонтированы N-разъемы «мама» и «папа». Коннекторы и кабель имеют импеданс 50 Ом и обычно применяются в системах радиосвязи. Данная серия коннекторов применима с такими устройствами, как:

• Ретрансляторы (репитеры) мобильных стандартов GSM/3G/LTE/5G;
• Промышленное оборудование WiFi (точки доступа, беспроводные мосты, устройства WISP-инфраструктуры);
• Антенны для приема и передачи сигнала внутри помещений (сервисные) и снаружи (всепогодные уличные);
• Элементы для разделения и суммирования ВЧ-сигнала, такие как сплиттеры, сумматоры, диплексеры, комбайнеры;
• Прочие пассивные комплектующие (аттенюаторы, искусственные нагрузки);
• Измерительное и профессиональное оборудование промышленного уровня.

Поскольку N-коннекторы имеют достаточно большой диаметр, они образуют стабильное соединение, которое устойчиво к частым подключениям и вибрациям. Эти соединители сохраняют качественный контакт в большинстве условий, благодаря чему они стали фактическим стандартом в отрасли.

Кабель с противоположными male- и female-коннекторами обычно применяется для увеличения длины уже проложенной кабельной трассы (то есть в качестве удлинителя). Однако также эта кабельная сборка может применяться для прямого соединения устройств, если производитель предусмотрел на них соответствующие ответные разъемы.

Почему кабель 5D? Ответ — низкие потери

Волновое сопротивление 50±2 Ом

Погонная емкость 81,69 пФ/м

Коэффициент укорочения 1,23

Диаметр центральной жилы 1,8 мм

Материал центральной жилы CCA*

Диаметр диэлектрика 5,0 мм

Материал диэлектрикаFPE*

Внешний диаметр оболочки 7,5 мм

Материал оболочки PVC*

Основной экран DF*

Плотность основного экрана100%

Конфигурация оплетки 120*0.14

Плотность оплетки 85%

CCA - омедненный алюминий

FPE - физически вспененный полиэтилен

PVC - поливинилхлорид

DF - двухсторонняя алюминиевая фольга на лавсановой основе
