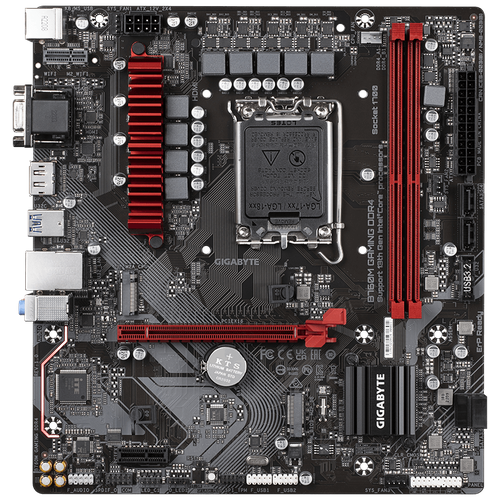

Материнская плата GIGABYTE B760M GAMING DDR4 (rev. 1.x) Retail 101895440729

Техническое описаниеПроцессор
Сокет LGA1700 для процессоров Intel® Core™, Pentium® Gold и Celeron 13-го / 12-го поколений
Чипсет
Intel® B760
Память
Поддержка модулей DDR4 5333(O. C.)/ 5133(O. C.)/ 5000(O. C.)/ 4933(O. C.)/ 4800(O. C.)/ 4700(O. C.)/ 4600(O. C.)/ 4500(O. C.)/ 4400(O. C.)/ 4300( О. С.)/ 4266(О. С.)/ 4133(О. С.)/ 4000(О. С.)/ 3866(О. С.)/ 3800(О. С.)/ 3733(О. С.)/ 3666(О. С.)/ 3600(О. С.)/ 3466(О. С.)/ 3400( O. C.)/ 3333(O. C.)/ 3300(O. C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 МТ/с

2 разъема DDR4 DIMM с поддержкой до 64 ГБ (32 ГБ для одного модуля DIMM) системной памяти

Двухканальная архитектура памяти

Поддержка модулей памяти ECC без буферизации DIMM 1Rx8/2Rx8 (работают в режиме без ECC)

Поддержка небуферизованных модулей памяти DIMM 1Rx8/2Rx8/1Rx16 без ECC

Поддержка модулей памяти Extreme Memory Profile (XMP)
Видеовыходы
1 x D-Sub, макс. разрешение 1920x1200 при 60 Гц

1 x HDMI 2.0, макс. разрешение 4096x2160 при 60 Гц, поддержка HDCP 2.3

1 x DisplayPort 1.2, макс. разрешение 4096x2304@60 Гц, поддержка HDCP 2.3
Звук
Аудиокодек Realtek®

Аудио высокой четкости

2/4/5.1/7.1-канальный

Поддержка выхода S/PDIF
Сетевой контроллер
Realtek® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Слоты расширения
1 x PCI Express x16 с поддержкой PCIe 4.0 и скоростью x16 (от ЦП)

1 x PCI Express x1, поддерживающий PCIe 3.0 и работающий на скорости x1 (от чипсета)
Хранение
ЦП:
1 x M.2 (гнездо 3, ключ M, поддержка твердотельных накопителей типа 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Чипсет:
1 x M.2 (разъем 3, ключ M, поддержка твердотельных накопителей типа 2280 PCIe 4.0 x4/x2) (M2P_SB)

4 x SATA 6 Гбит/с

Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения SATA
USB
Чипсет:
1 x USB Type-C® на задней панели с поддержкой USB 3.2 Gen 1

5 x USB 3.2 Gen 1 (3 порта на задней панели, 2 порта доступны через внутренний разъем USB)

2 x USB 2.0/1.1 на задней панели

Чипсет+концентраторы USB 2.0:
4 x USB 2.0/1.1, доступные через внутренние разъемы USB

Встроенные коннекторы
1 x 24-контактный основной разъем питания ATX

1 x 8-контактный разъем питания ATX 12 В

1 x для вентилятора процессора

3 x для системных вентиляторов

1 x адресный разъем для светодиодной ленты

1 x разъем для светодиодной ленты RGB

2 x M.2 Socket 3

4 x SATA 6 Гбит/с

1 x разъем на переднюю панель

1 x аудиоразъем на переднюю панель

1 x выходной разъем S/PDIF

1 x USB 3.2 Gen 1

2 x USB 2.0/1.1

1 x для доверенного платформенного модуля (только для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x разъем последовательного порта

1 x кнопка Q-Flash Plus

1 x перемычка сброса

1 x перемычка Clear CMOS
Разъёмы на задней панели
2 x USB 2.0/1.1

1 x PS/2 для клавиатуры/мыши

1 x D-Sub

1 x HDMI

1 x DP

3 x USB 3.2 Gen 1

1 x USB Type-C® с поддержкой USB 3.2 Gen 1

1 x RJ-45

3 x аудиоразъема
BIOS
1 x 128 Mbit flash

Использование лицензированного AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Форм-фактор
Micro ATX

24.4×22.5 см
Комплектация
Материнская плата
Кабель SATA - 2 шт.
Руководство пользователя
