Детектор отбоя (отбойник) на 1 телефонную линию под плинт тип Krone, Telest TDK 103298434263

Отбойники (детекторы сигнала отбоя) позволят значительно повысить удобство работы с рядом телефонных устройств. Значительная часть операторов связи не обеспечивают передачу сигнала отбоя в линию при прерывании соединения на противоположном конце. Использование отбойников позволит вам автоматически разъединять линию в случаях, если в линии идет зуммер занято . Отбойник предназначен для детектирования сигнала занято (зуммера занято /коротких гудков) в стандартных телефонных линиях с последующим кратковременным разрывом линии ( разрыв шлейфа ). Может быть использован в любых устройствах (мини АТС, VoIP шлюзах, автоответчиках, факсимильных аппаратах и т. п.) поддерживающих функцию прерывания соединения (сброса линии, разъединения) при разрыве шлейфа. У каждого производителя оборудования связи подобные функции имеют собственные термины. К примеру, ставший популярный на российском рынке термин сигнал CPC имеет свою предысторию от терминологии принятой для мини АТС Panasonic, т. е. сигнал CPC, описываемый в технической документации, предполагает кратковременное пропадание напряжения на линии. В терминологии для мини АТС LG нет специфических терминов, там присутствует явное указание на суть функции ndash; разрыв шлейфа . И так далее, т. е. каждый производитель оборудования связи функцию реакции на разрыв шлейфа называет по-своему, но суть при этом одна и та же.
Технические характеристики

Питание ndash; от телефонной линии (т. е. внешнее питание не требуется), мин. напряжение 20V
Длительность разрыва шлейфа ndash; не менее 0,5 сек
Корпус ndash; бескорпусное устройство
Процессор ndash; ATTiny13 Распознает большинство сигналов, в т. ч. многотональный (занято, ошибка, перегрузка и т. п.).

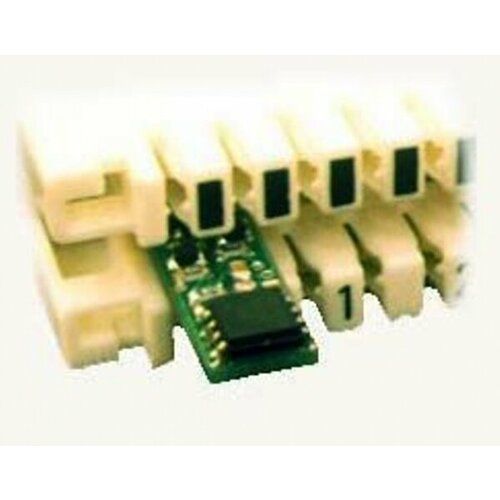

Полярность входного сигнала не имеет значения. Неправильность подключения входа и выхода не выводит из строя устройство. В этом случае только не происходит разрыва линии, хотя и слышен щелчок срабатывания. У отбойника TDK вход и выход меняются переворачиванием в плинте. Дорожками формы отмечен вход, а - выход отбойника.
